Die erste Station setzte sich aus einem 1-v-1 - Empfänger für 80m und 40m und einem
ebenfalls homemade Sender zusammen.
Der Sender bestand aus einem umgebauten GELOSO-VFO, einem AM-Modulator, realisiert aus
einer alten NF-Verstärkerbaugruppe aus einem ausgeschlachtetem TV-Gerät und einer 807 in
der Endstufe.
Das Netzteil war mit ausrangierten Trafos bestückt, die Anodenspannung für die Endstufe
wurde durch Spannungsverdopplung direkt aus dem 220V-Netz gewonnen. Es wurde mit
G2-Modulation gearbeitet.

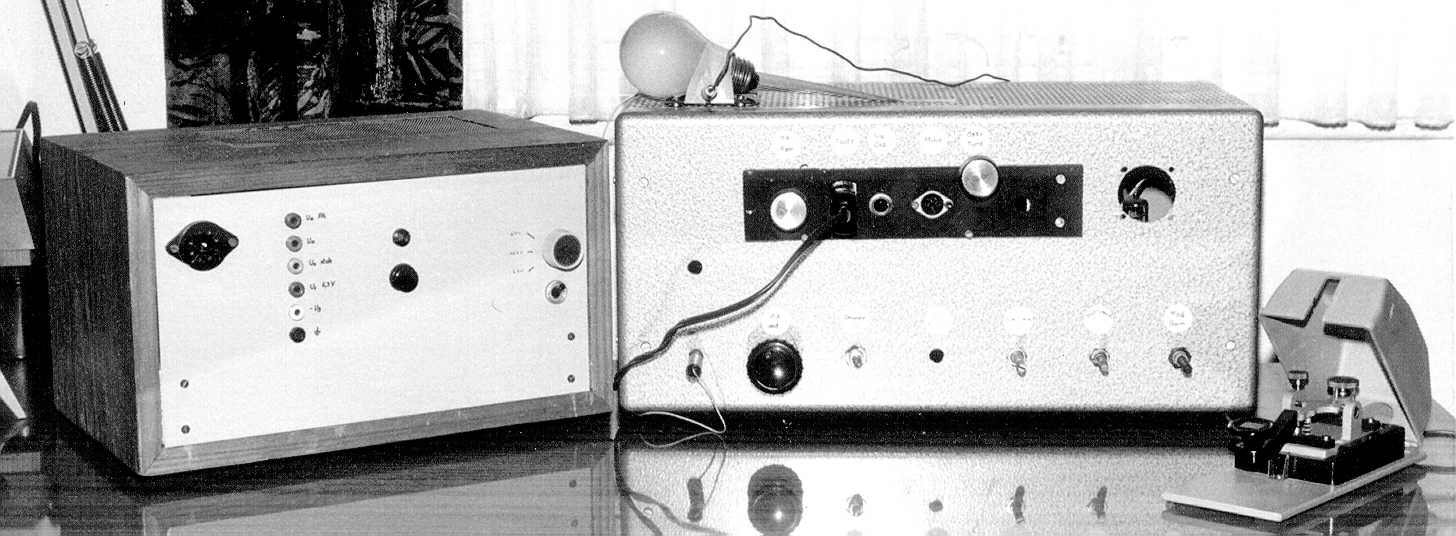

Der 80m-Sender mit Netzteil

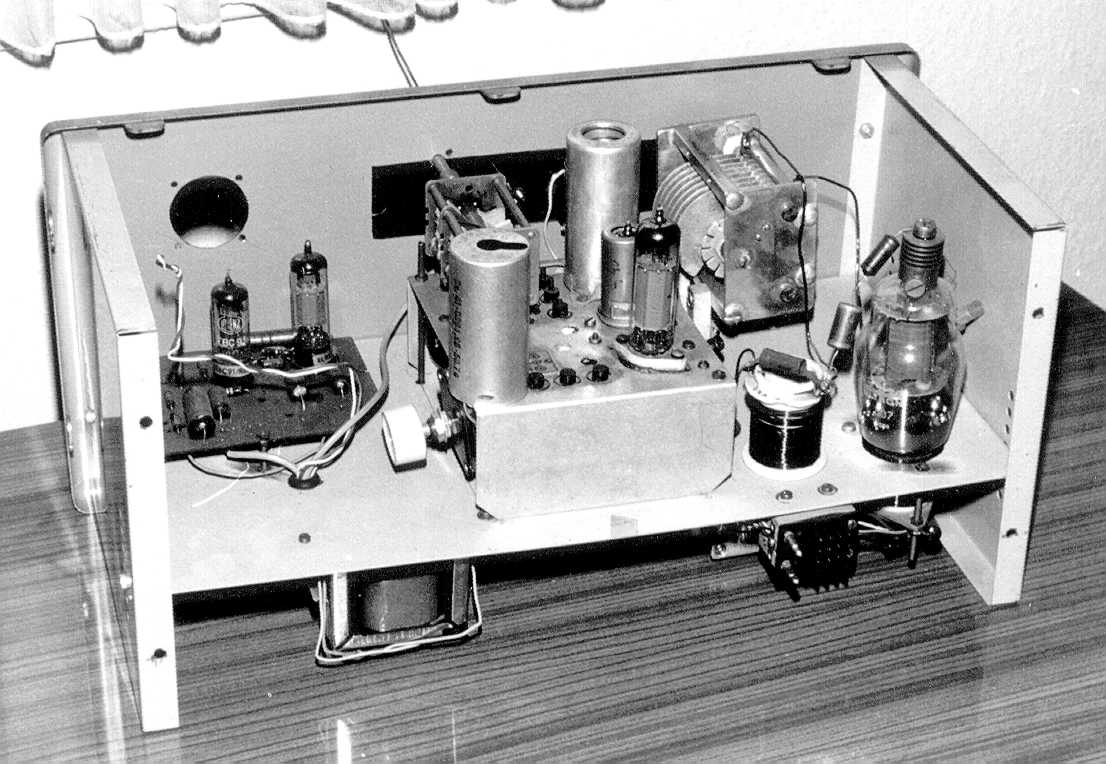

80m-Sender, links der Modulator, in der Mitte der VFO, rechts die PA-Röhre 807

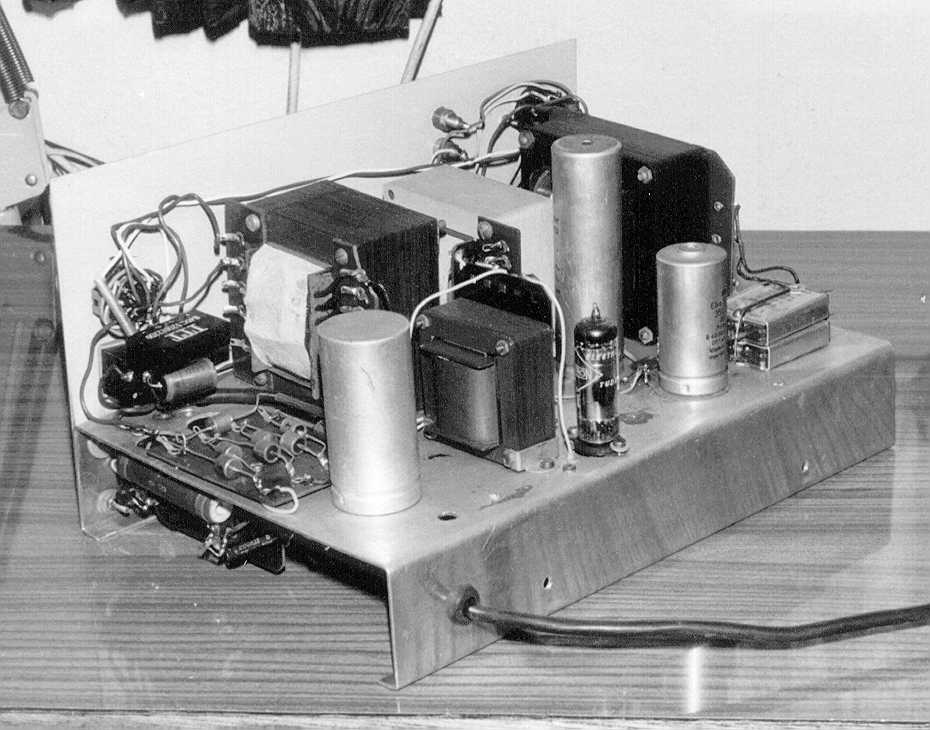

Das Netzteil geöffnet:
Links eine G1-Stabilisierung aus Z-Dioden, in der Mitte eine OA2 - Stabi-Röhre (G2 ?), rechts zwei zusammengeschaltete Selen-Gleichrichterbrücken
